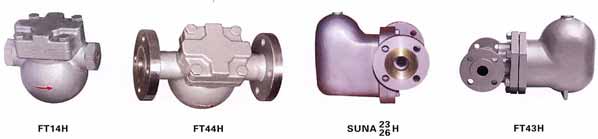

FT43H杠桿浮球式疏水閥
FT43H杠桿浮球式疏水閥,超大排量型蒸汽疏水閥,在整個工作壓力范圍內無需調整和更換內件,即可充分排除大量的疑結水。排水過冷度可達0度,特別適合用于疑結水量的工作場合。

- 在線咨詢

- 021-66861950
FT43H杠桿浮球式疏水閥 介紹
用途
FT43H杠桿浮球式疏水閥,廣泛用于工業蒸汽加熱設備,各種大型熱交換器及干燥機、夾套鍋等,特別應用于冷凝水特大排量在的工作場合。
結構特點及工作原理
采用軋裝閥機械(新SCCV開關方式),具有優良的密封性和耐久性。
平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。
內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。
采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
全部部件安裝在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便。

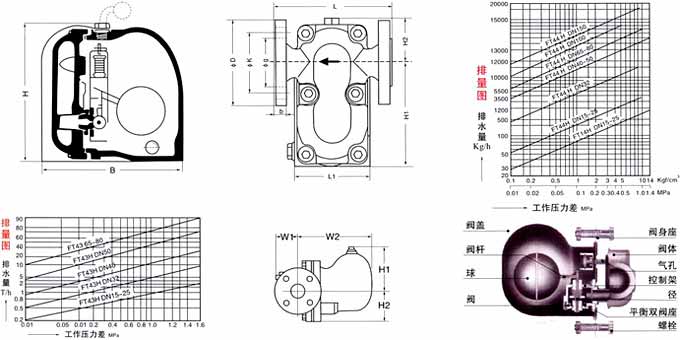

示意圖


主要零件材料表
主要零部件材料袋 | 材料 |
---|
閥體、閥蓋 | WCB、HT250不銹鋼 |
閥座、閥芯 | 不銹鋼 |
浮球 | 不銹鋼 |
控制架 | 不銹鋼 |
熱敏元件 | 哈氏合金 |
技術參數表
產品型號 | 公稱通徑DN(mm) | 連接方式 | 使用壓力(MPa) | 溫度(℃) | 外形尺寸 |
---|
L | L1 | H1 | H2 | W |
---|
SFT14-16 | 15~20 | 螺紋 | 0.01~1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
SF14-16 | 15~25 | 螺紋 | 0.01~1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
F44-16
(SFT43)
(SFT46) | 15~20
25 | 法蘭 | 0.01~1.6 | 350 | 195
215 | 255 | 85 | 115 | 110 |
32~50
65~80 | 法蘭 | 0.01~1.6 | 350 | 230
270 | 345
420 | 175
218 | 110
125 | 190
220 |
SUNA23 26H | 15~20
25
32~50 | 法蘭 | 0.01~4.0 | 350 | 195
215
230 | 145
235 | 60
125 | | 90
145 |
