CS69Y-160I高溫高壓圓盤式疏水閥
CS69Y-160I高溫高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。
- 在線咨詢
- 021-66861950
CS69Y-160I高溫高壓圓盤式疏水閥 介紹
適用范圍
當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

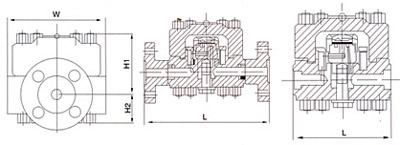

結構示意圖
結構特點
閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。
可迅速排出設備起動時的空氣及冷凝結水、排量大、漏汽率小。
抗蝕性強．動作可靠，經久耐用。
在工作壓力范圍內，無需調整，節能效果顯著。
主要外形尺寸與連接尺寸
| 產品型號 | 口徑 | 連接方式 | 最高允許溫度℃ | 閥體材質 | 外形尺寸 |
|---|
| L | H1 | H2 | W |
|---|
| HRF3 | 15 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
| 20 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
| 25 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
| HRF3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| HRF3 | 15 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 25 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
HRF150
CS49H-160V | 15 | 法蘭 | 500 | WC6 | 130 | 122 | 58 | 228 |
| 20 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
| 25 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
| 32 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
| 40 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
| 50 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
HRF150
HR69H-160V | 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
| 20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
| 25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
| 32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 |
| 40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 |
| 50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 |
