全天候(阻火)呼吸閥
全天候(阻火)呼吸閥具有通風量大,密封性能好,泄漏量小,耐腐蝕等特點。 GFQ-2型新型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定項式儲罐上的主要安全設備,是起蒸發損耗與保護儲罐在受超壓或具空時免遭破壞作用。全天候(阻火)呼吸閥通常與阻火器配套使用。

- 在線咨詢

- 021-66861950
全天候(阻火)呼吸閥 介紹
主要技術參數
操作壓力:A級正壓:355Pa(36毫米水柱);
負壓:295Pa(30毫米水柱)
B級正壓:980Pa(100毫米水柱);
負壓:295Pa(30毫米水柱)
C級正壓:1765Pa(180毫米水柱);
負壓:295Pa(30毫米水柱)
訂貨時請指明產品名稱、型號、規格與壓力等級。

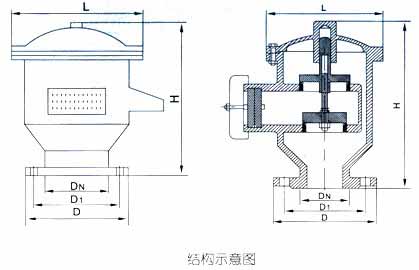

結構示意圖

主要外形與法蘭連接尺寸
規格(DN) | 重量(Kg臺) | 安裝尺寸(毫米) |
---|
D1 | D | L | H | n×Φ |
---|
50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
注:連接法蘭符合JB78-59《鑄鐵法蘭》規定
