GHF-1型防火呼吸閥
GHF-1型防火呼吸閥是裝于油罐頂部,起減少罐內油品的蒸發損耗與控制罐內壓力及防火安全作用。

- 在線咨詢

- 021-66861950
GHF-1型防火呼吸閥 介紹
操作壓力
正壓:+180mm水柱 負壓:-30mm水柱
安裝方法
將油罐頂呼吸閥
①、(如圖示,下同)取下,然后將擋板
②、折疊從接合管
③、送入罐
④、內展平,而后將固定板盤置于接合管法蘭的中心位置,把靜電接地線
⑤、墊圈壓在呼吸閥連接螺栓下方,然后將呼吸閥重新安裝好即可。
呼吸閥擋板吊裝于呼吸閥與油罐的接合管下方,以 減少大呼吸過程中油氣外溢的損失。
訂貨時請指明名稱、規格、圖號。罐頂接合管實際 高度n.

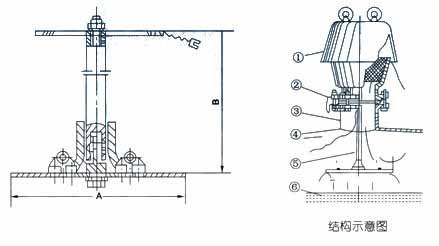

結構示意圖

主要外形與法蘭連接尺寸
規格(DN) | 圖號 | 重量(㎏/臺) | 安裝尺寸(毫米) |
---|
A | B |
---|
80 | Fcl-80-00 | ≈2 | Φ198 | n+常數 |
100 | Fcl-100-00 | ≈3 | Φ228 | n+常數 |
150 | Fcl-150-00 | ≈5 | Φ318 | n+常數 |
200 | Fcl-200-00 | ≈8 | Φ438 | n+常數 |
250 | Fcl-250-00 | ≈11 | Φ546 | n+常數 |
